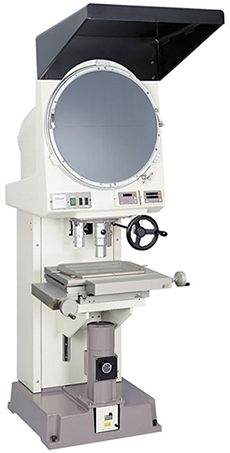

투영기
V-20B
◈ 개 요
20인치의 대형 스크린 으로 고정밀 측정을 제공
Nikon의 V-20B 투영기는 20'' 직경의 스크린을 특징으로하여
자유롭게 스테이지 와 헤드를 이동하며 측정 합니다.
측정된 결과는 즉시 디지털 XY 카운터를 통하여 확인할 수 있습니다.
◈ 특 징
20인치의 고정밀 대형 스크린을 장착한 투영기 "V-20B" 시리즈
스크린 직경 500mm
- 미세 스크린라인 정밀측정
- 도립상 이미지
디지털 각도계
샘플 최대높이 150mm 측정 가능
스테이지 크기에 따른 다양한 측정 거리 (X,Y)
- 50mm X 50mm
- 100mm X 100mm
- 150mm X 100mm
- 200mm X 150mm
- 250mm X 150mm
V-20B 투영렌즈투영렌즈 배율
Field of View (mm)
Half mirror
작동 거리 (mm)
원통 샘플 MAX D (mm)
5x
100
Built-in ; fixed
73
60
10x
30
Built-in ; Switchable
79
74
20x
15
Built-in ; Switchable
85
74
50x
6
Built-in ; Switchable
50.5
61
100x
3
Built-in ; Switchable
50.5
50
대형 스테이지 장착 가능
- 최대 10x6 스테이지를 사용하여 XY 250 x 150 mm 의 측정이 가능 합니다.
고성능의 투영렌즈
- 회전식 터렛에는 한번에 3개의 투영 렌즈를 장착 할 수 있습니다.
- 모든 투영렌즈는 고해상도와 왜곡수차를 최소화 하며, 작동거리는 경쟁사 제품 보다 깁니다.
최대 20kg까지 샘플 로딩 가능
- 견고하게 제작되어 10x6 스테이지의 경우 20kg의 샘플을 올려두어도 측정이 가능 합니다.
E-MAX 데이터 프로세싱 소프트웨어
신개발 Video Head와 E-MAX 프로그램 조합으로 디지털 화상측정 실현
- 반복 측정이 가능한 네비게이션 기능
- 다양한 측정 레시피와 손쉬운 편집 및 제어
- 높은 정밀도의 자동 색검출
- 강력한 레포트 작성 기능
데이터 프로세싱 유닛 (DP-E1)
다양한 기능과 사용이 편리한 데이터 처리장치 유닛
- 카운터 일체형으로 작업효율 향상
- 320 x 240 픽셀의 LCD 액정 채용
- 사용이 편리한 측정 버튼 방식
- 측정 레시피 등록 가능
- USB 메모리에 데이터를 저장상품 정보 고시
-
