1. 자동 스테이지란 무엇인가요?

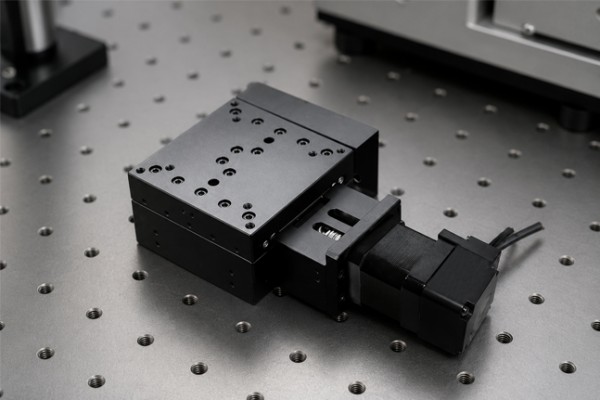

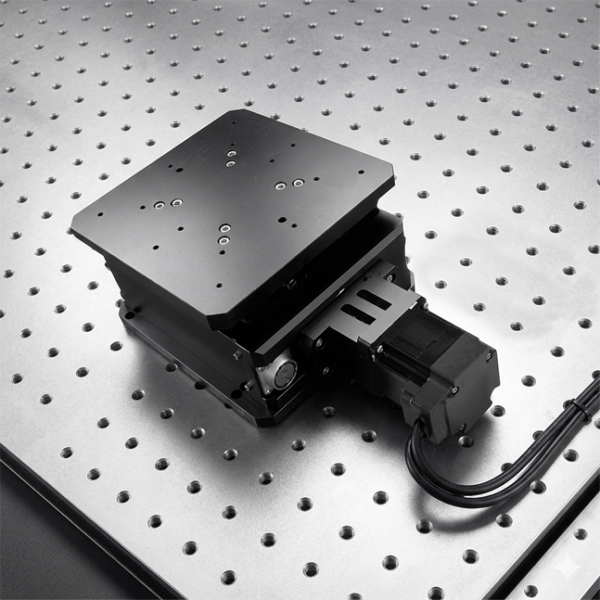

자동 스테이지(Motorized Stage)는 모터 구동을 기반으로 X, Y, Z 방향의 정밀 위치 제어를 수행하는 장비로, 반도체, 광학, 정밀 측정 및 자동화 시스템에서 핵심적인 역할을 합니다.
일반적인 수동 스테이지와 달리 자동 스테이지는 반복 정밀도(Repeatability)와 위치 정확도(Positioning Accuracy)가 매우 중요한 요소로 작용하며,
정밀 공정이나 검사 장비에서 필수적으로 적용됩니다.
특히 최근에는 µm 단위의 정밀 제어가 요구되는 환경이 증가함에 따라 Motorized Stage의 활용 범위가 더욱 확대되고 있습니다.
2. 자동 스테이지의 기본 구조
자동 스테이지는 기계 구조와 구동 시스템, 그리고 제어 시스템으로 구성됩니다.
먼저 스테이지 본체(Stage Body)는 하중을 지지하며 이동의 기준이 되는 구조물로, 강성 및 평탄도가 매우 중요한 요소입니다.

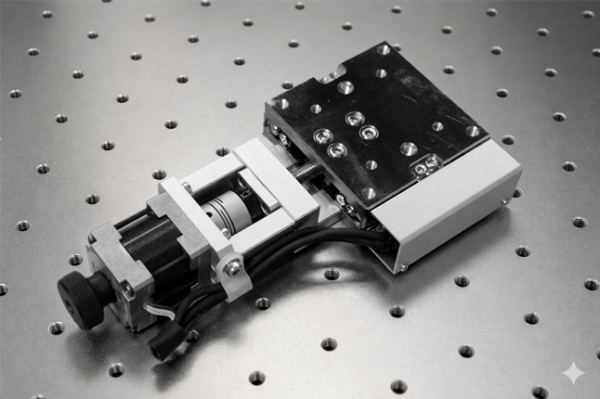

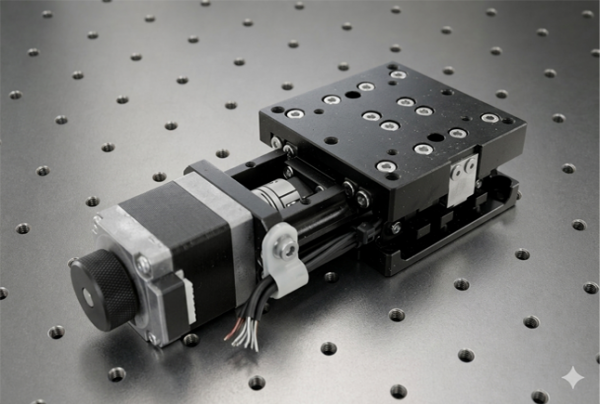

구동부는 일반적으로 스테퍼 모터(Stepper Motor) 또는 서보 모터(Servo Motor)를 사용하며,
볼스크류(Ball Screw) 또는 리니어 모터(Linear Motor)를 통해 직선 운동을 구현합니다.
이와 함께 리니어 가이드(Linear Guide)는 마찰을 최소화하면서 안정적인 이동을 지원하며,
컨트롤러(Controller)는 위치 제어 및 반복 동작을 수행하는 핵심 장치입니다.
이러한 구성 요소들의 조합에 따라 자동 스테이지의 성능이 결정됩니다.
3. 핵심 성능 파라미터
자동 스테이지를 선택할 때는 단순한 크기나 이동 거리뿐만 아니라 정밀 성능을 결정하는 주요 파라미터를 반드시 고려해야 합니다.
Positioning Accuracy(위치 정밀도)는 목표 위치에 얼마나 정확하게 도달하는지를 나타내며, 장비의 전체 성능에 직접적인 영향을 줍니다.
Repeatability(반복 정밀도)는 동일 위치로 반복 이동 시 얼마나 동일한 위치를 재현하는지를 의미하며, 자동화 공정에서 매우 중요한 요소입니다.
또한 Straightness(직진도), Flatness(평탄도)는 이동 경로의 안정성을 나타내며, 정밀 측정 장비에서 중요한 기준이 됩니다.
Load Capacity(허용 하중)는 스테이지 위에 장착되는 장비의 무게와 직결되며, 과부하 상태에서는 정밀도 저하 및 수명 단축이 발생할 수 있습니다.
4. 구동 방식에 따른 특성 비교
자동 스테이지는 구동 방식에 따라 성능 특성이 달라집니다.
Ball Screw 방식은 가장 일반적으로 사용되는 구조로, 안정적인 구동과 비교적 합리적인 비용이 장점입니다.
정밀도와 내구성이 균형 잡혀 있어 다양한 산업 분야에서 활용됩니다.
반면 Linear Motor 방식은 고속 및 고정밀 제어가 가능한 구조로, 반도체 및 첨단 광학 장비에서 주로 사용됩니다.
기계적 접촉이 적어 마찰이 거의 없고, 빠른 응답 속도를 제공합니다.
각 방식은 적용 환경에 따라 선택되어야 하며, 단순한 성능 비교보다는 사용 목적에 맞는 선택이 중요합니다.
5. 자동 스테이지 종류
자동 스테이지는 이동 축 구성에 따라 다양한 형태로 구분됩니다.
XY 스테이지는 평면 이동을 수행하는 구조로, 검사 장비나 비전 시스템에서 널리 사용됩니다.
Z 스테이지는 높이 방향 이동을 담당하며, 초점 조정이나 정밀 위치 설정에 활용됩니다.
다축 스테이지(Multi-Axis Stage)는 XYZ 축과 함께 회전축까지 포함하여 복잡한 정렬 작업이나 정밀 가공 공정에 적용됩니다.
6. 설계 및 적용 시 고려사항
자동 스테이지를 실제 장비에 적용할 때는 단순 사양 외에도 다양한 요소를 고려해야 합니다.
먼저 장비의 무게 중심과 하중 분포는 스테이지의 안정성과 직접적으로 연결되며,
불균형 하중은 정밀도 저하의 원인이 될 수 있습니다.
또한 설치 환경의 진동, 온도 변화, 먼지 등의 외부 요인은 성능에 영향을 미칠 수 있기 때문에,
환경 조건에 맞는 제품 선택이 필요합니다.
제어 시스템과의 호환성 역시 중요한 요소로, 기존 장비와의 인터페이스를 고려하여 컨트롤러를 선택해야 합니다.
마지막으로 케이블 매니지먼트 및 유지보수 접근성 또한 장기적인 운영 측면에서 중요한 요소입니다.
7. 자동 스테이지 적용 분야
자동 스테이지는 다양한 산업 분야에서 활용되고 있습니다.
반도체 공정에서는 웨이퍼 검사 및 정렬 시스템에 적용되며, 광학 분야에서는 렌즈 정렬 및 광축 조정에 사용됩니다.
레이저 가공 장비에서는 정밀 위치 제어를 통해 가공 품질을 향상시키며,
자동화 시스템에서는 반복 작업의 효율성을 극대화하는 역할을 합니다.
이처럼 Motorized Stage는 단순한 이동 장치를 넘어, 전체 시스템의 성능을 결정하는 핵심 요소로 작용합니다.
8. 자동 스테이지 제품 선택 가이드
자동 스테이지를 선택할 때는 다음과 같은 기준을 종합적으로 고려해야 합니다.
첫째, 필요한 이동 거리와 정밀도를 명확히 정의해야 합니다.
둘째, 장착 장비의 무게와 크기를 고려하여 적절한 하중 용량을 선택해야 합니다.
셋째, 사용 환경에 맞는 구동 방식과 구조를 선택해야 하며, 고속이 필요한지 또는 초정밀이 필요한지에 따라 기준이 달라집니다.
넷째, 유지보수와 확장성을 고려하여 장기적인 운영 관점에서 접근하는 것이 중요합니다.
자동 스테이지(Motorized Stage)는 정밀 제어와 자동화 시스템에서 핵심적인 역할을 수행하는 장비로,
단순한 사양 비교를 넘어 적용 환경과 목적에 맞는 선택이 중요합니다.
적절한 제품 선택은 장비 성능 향상뿐만 아니라 공정 안정성과 생산성에도 큰 영향을 미칩니다.
