레이저, 렌즈, 미러, 빔 스플리터와 같은 광학 부품을 이용하는 실험에서는 부품 자체의 성능만큼이나 정확한 위치와 각도를 유지하는 것이 중요합니다.

특히 광학 실험에서는 아주 작은 위치 변화나 각도 변화만으로도 빛의 진행 방향이나 초점 위치가 달라질 수 있기 때문에,

광학 부품을 안정적으로 고정하고 필요한 방향으로 미세하게 조정할 수 있는 장치가 필요합니다.

이때 사용하는 대표적인 광학 부품이 바로 옵티컬 마운트(Optical Mount)​입니다.

옵티컬 마운트란?

옵티컬 마운트는 렌즈, 미러, 레이저 모듈 등 다양한 광학 부품을 원하는 위치에 고정하고, 필요에 따라 회전·틸팅·초점 조절 등의 정밀한 위치 조정을 할 수 있도록 제작된 광학용 기구입니다.

단순히 부품을 고정하는 역할에 그치지 않고, 광학계의 정렬 상태를 유지하면서 실험 목적에 맞게 부품의 위치나 각도를 조절할 수 있다는 점이 특징입니다.

광학 실험 장비를 구성할 때에는 광원에서 나온 빛이 렌즈와 미러, 빔 스플리터 등을 거쳐 원하는 위치로 정확하게 전달되어야 합니다.

따라서 각 광학 부품을 안정적으로 지지하면서 필요한 방향으로 조정할 수 있는 마운트가 중요합니다.

옵티컬 마운트는 어떤 역할을 할까요?

1. 광학 부품의 안정적인 고정

렌즈나 미러와 같은 부품을 실험 장비에 안정적으로 설치할 수 있습니다.

광학 부품이 흔들리거나 위치가 변하면 광축이 틀어질 수 있기 때문에, 실험 중 부품의 위치를 안정적으로 유지하는 것이 중요합니다.

2. 광학계의 정밀한 정렬

광학 시스템에서는 부품의 중심 위치와 각도를 맞추는 얼라인먼트(Alignment) 작업이 필요합니다.

회전형이나 틸팅형 마운트 등을 이용하면 미러나 광학 부품의 방향을 조정하면서 원하는 광축을 맞출 수 있습니다.

3. 각도 및 방향 조절

일부 광학 마운트는 부품의 회전이나 틸팅 조절이 가능하도록 설계되어 있습니다.

이를 활용하면 레이저 빔의 진행 방향을 조정하거나 미러의 반사 방향을 맞추는 등 다양한 광학 정렬 작업에 활용할 수 있습니다.

4. 초점 위치 조절

렌즈 포커싱 마운트와 같은 제품은 렌즈의 위치를 조절하여 초점 위치를 맞추는 데 사용할 수 있습니다.

카메라, 광학 센서, 레이저 시스템 등에서 광학 부품과 대상물 사이의 거리를 조정해야 하는 경우 유용하게 사용할 수 있습니다.

대표적인 옵티컬 마운트의 종류

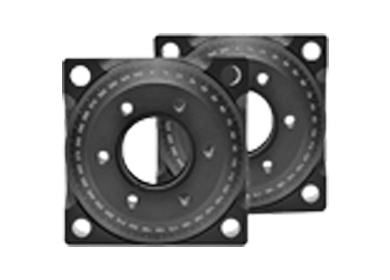

수동 회전 광학 마운트

광학 부품을 장착한 상태에서 원하는 방향으로 회전시킬 수 있으며, 광학축 정렬 등에 활용됩니다.

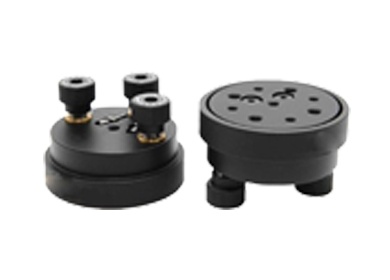

수동 틸팅 광학 조정 마운트

광학 부품을 일정 각도 범위 내에서 기울여 빔의 방향과 광학축을 조정할 수 있습니다.

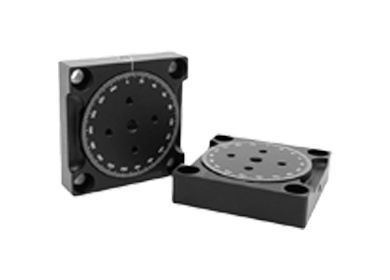

수동 회전 미러 마운트

미러를 안정적으로 고정하고 회전·방향을 조절하여 레이저 및 광학 시스템의 빔 방향을 제어합니다.

유니버셜 볼헤드

볼 구조를 이용해 광학 부품의 위치와 방향을 다양한 각도로 조정할 수 있습니다.

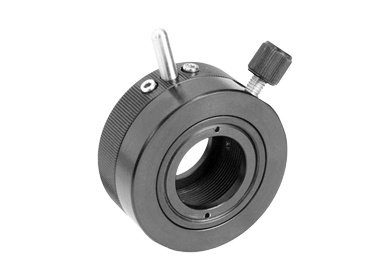

렌즈 포커싱 마운트

렌즈의 위치를 정밀하게 조절하여 초점을 맞추는 데 사용됩니다.

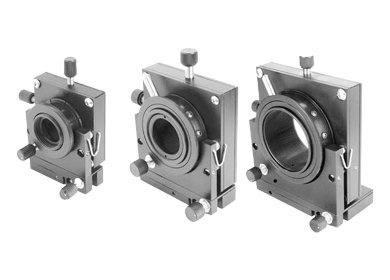

짐벌 마운트

2축 이상의 회전 조정이 가능한 구조로, 렌즈·빔 스플리터 등 광학 부품의 방향을 정밀하게 조절할 수 있습니다.

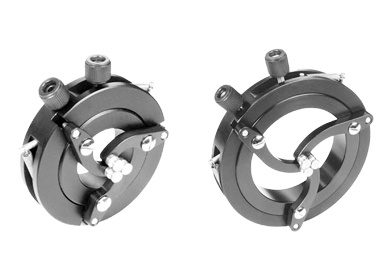

셀프 센터링 렌즈 마운트

렌즈를 중심에 맞춰 안정적으로 장착할 수 있도록 설계된 마운트입니다.

어떤 분야에서 활용될까요?

-레이저 광학계 구성

-레이저 빔 정렬 및 얼라인먼트

-미러 및 렌즈 위치 조정

-빔 스플리터 장착

-광학 센서 시스템

-카메라 및 영상 시스템

-광학 측정 장비

-정밀 광학 실험

-연구·개발용 광학 장비

-렌즈 초점 조정 시스템

옵티컬 마운트는 렌즈, 미러, 빔 스플리터 등 다양한 광학 부품을 안정적으로 고정하고, 필요한 위치와 각도로 정밀하게 조정하기 위한 중요한 광학 기구입니다.

광학 실험에서는 작은 위치 변화나 각도 차이도 빛의 진행 방향과 측정 결과에 영향을 줄 수 있기 때문에, 사용 목적에 맞는 마운트를 선택하고 정확하게 정렬하는 것이 중요합니다.

저희 사이언스 타운은 이러한 점들과 사용 환경을 고려한 다양한 제품들로만 구성되어 있으니

직접 확인해 보시길 바랍니다!
