현미경으로 뭔가를 본다고 하면 렌즈나 배율부터 떠올리기 쉽습니다.

그런데 막상 써 보면 "보는 것"만큼 중요한 게 "시료를 어떻게 움직이느냐"입니다. 그 역할을 맡는 부품이 현미경 스테이지입니다.

현미경 스테이지가 뭔가요?

쉽게 말해 현미경 아래에서 시료를 올려놓고 위치를 옮겨 주는 받침대입니다.

앞뒤, 좌우, 위아래로 움직이거나 기울이고 돌리는 기능이 들어 있어서, 보고 싶은 부분을 원하는 위치에 정확히 가져다 놓을 수 있습니다.

움직이는 방식에 따라 크게 두 가지로 나뉩니다.

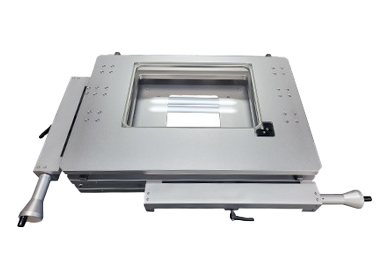

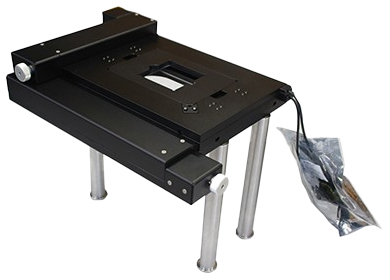

• 수동 스테이지: 손잡이나 마이크로미터 헤드를 돌려 직접 움직입니다. 구조가 단순하고 가격 부담이 적어서 간단한 관찰이나 검사에 많이 씁니다.

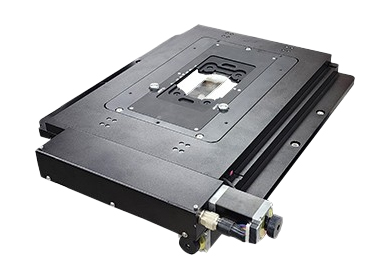

• 자동(모터) 스테이지: 모터와 컨트롤러로 움직입니다. 정해 둔 좌표로 이동하거나 같은 동작을 반복할 수 있어서 검사나 측정 자동화에 쓰입니다.

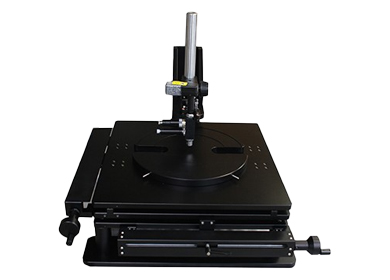

축 구성에 따라 XY(평면 이동), XYZ(높이까지 조절), 틸트(기울기 조절), 회전 스테이지 등으로도 나뉩니다.

시료가 클 때는 대면적 스테이지를 쓰고, 시료를 고정해야 할 때는 진공 흡착 방식을 쓰기도 합니다.

어디에 쓰이나요?

현미경이 쓰이는 곳이라면 대부분 스테이지도 함께 쓰입니다. 대표적인 곳은 이렇습니다.

• 반도체, 디스플레이 공정의 불량 검사
• 프로브 카드 검사
• 금속, 소재 표면 분석
• 바이오, 의료 분야의 세포·조직 관찰
• 2차원 소재(그래핀 등) 연구
• 레이저 현미경을 이용한 표면 형상 측정

왜 꼭 필요할까요?

1. 손으로 옮기면 정확하기 어렵습니다.

배율이 높아질수록 시야는 아주 좁아집니다. 시료를 손으로 살짝 밀기만 해도 보던 지점이 화면 밖으로 사라지곤 합니다. 스테이지를 쓰면 마이크로미터 단위로 조금씩 옮길 수 있어서 보고 싶은 곳을 놓치지 않습니다.

2. 같은 위치를 다시 볼 수 있습니다.

검사나 연구에서는 "아까 본 그 지점"을 다시 확인해야 할 때가 많습니다. 자동 스테이지는 좌표를 기억해 두었다가 같은 자리로 돌아갈 수 있어서 측정 결과를 비교하기 쉽습니다.

3. 넓은 면적을 빠짐없이 볼 수 있습니다.

시료가 시야보다 크면 여러 구간으로 나누어 봐야 합니다. 스테이지로 일정한 간격만큼 이동하며 촬영하면 전체를 빠짐없이 살펴볼 수 있고, 찍은 이미지를 이어 붙여 한 장으로 만드는 작업에도 유리합니다.

4. 초점과 기울기를 맞출 수 있습니다.

Z축으로 높이를 조절하면 초점을 맞추기 쉽고, 틸트 스테이지로 시료의 기울기를 바로잡으면 표면 전체에 초점이 고르게 맞습니다. 이 부분은 형상 측정이나 정밀 검사에서 특히 중요합니다.

5. 반복 작업이 편해집니다.

같은 검사를 수십, 수백 번 해야 하는 현장에서는 사람이 일일이 옮기는 것보다 스테이지가 움직이는 쪽이 빠르고, 작업자마다 결과가 달라지는 문제도 줄어듭니다.

고를 때 확인할 것

• 시료 크기와 무게: 스테이지 면적과 적재 하중이 맞아야 합니다.
• 이동 범위: 시료 전체를 볼 수 있는 거리인지 확인합니다.
• 필요한 정밀도: 단순 관찰인지, 정밀 측정인지에 따라 사양이 달라집니다.
• 사용 중인 현미경과의 호환: 현미경 모델에 맞는 규격인지 확인해야 합니다.
• 수동 또는 자동: 사용 빈도와 자동화 필요 여부로 정합니다.
