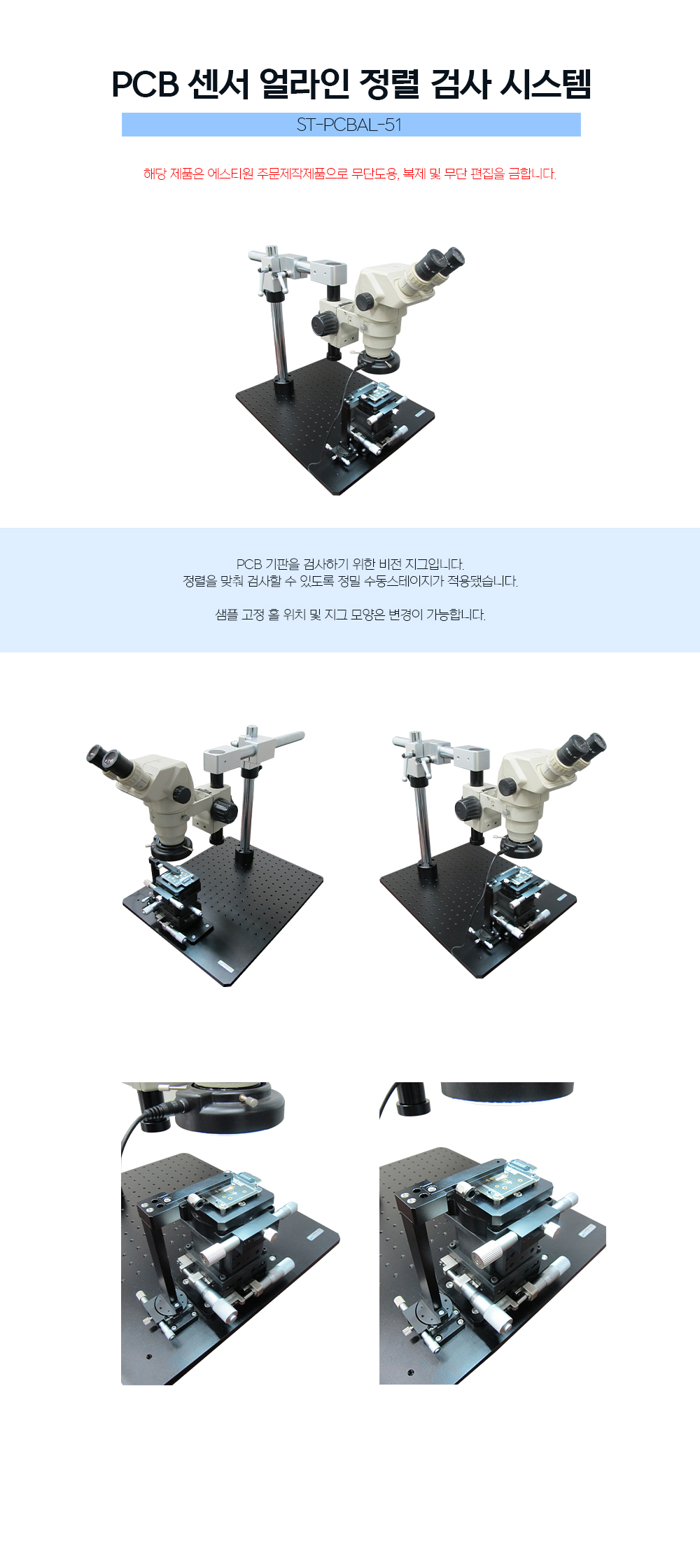

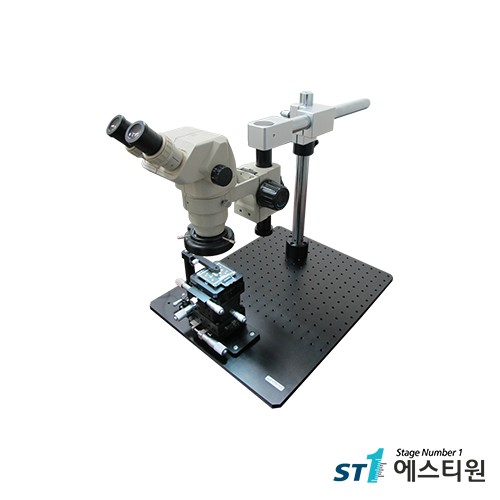

PCB 센서 얼라인 정렬 검사 시스템 [ST-PCBAL-51]

상품 선택옵션 0 개, 추가옵션 0 개

제조사	SCIENCETOWN
원산지	5주
브랜드	1ea/pk
모델	ST-PCBAL-51
포인트	0점
배송비결제	주문시 결제

위시리스트 sns 공유

추천하기

구매기능

닫기

회원만 가격을 확인 할 수 있습니다.
☎ 비회원은 전화로 견적문의 부탁드립니다.

구매하기

첨부파일 file_download

• 상품정보
• 사용후기
• 상품문의
• 배송/교환

• 상품 정보

  상품 상세설명

  1. XYZR-Axis Manual Stage

  - XYZ - Axis Stroke : 25 mm

  - Z - Axis Stroke : 13 mm

  - R - Axis Stroke : 360º / ±5º

  - Load Capacity : 3.5 kg







  2. Rotation PCB Press Holding JIG

  - 50x60(mm) PCB 홀딩 지그

  - R-Axis 360º / ±5º







  3. YZ-Axis Focusing Manual Stage

  - Z-Axis 600mm (조미동 포커싱암 적용)

  - Y-Axis 300mm (고정 클램프 포함)







  4. 가공품

  앵글 브라켓

  Post, Post Block

  베이스 플레이트 (브레드보드 타입)







  5. 비전

     쌍안 실체 현미경

   - 배율 : 6.7X ~ 45X (접안렌즈 기본 10X22mm), 옵션 : 3.5X ~ 225X

   - 쌍안 헤드 : 45° 경사, 360° 회전, 안폭 조절범위 54~76mm, 디옵터 범위 ±5mm, 0.67X~4.5X, 최대작업거리 100mm

   - 작업 거리 : 기본 100mm, 옵션 26mm-287mm (보조 대물렌즈 장착시)
