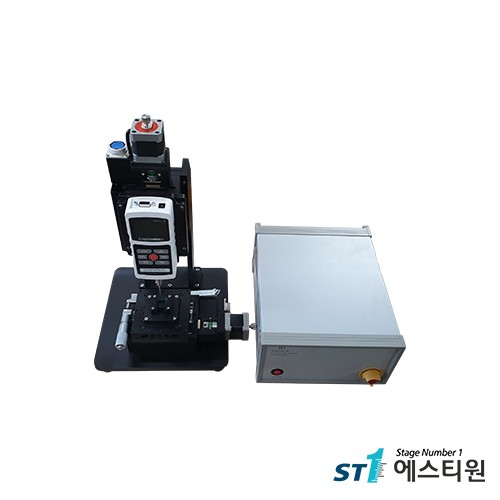

XYZ 포스게이지 측정 지그 [ST-JGPOS-100]

22-07-02-004

상품 선택옵션 0 개, 추가옵션 0 개

제조사 SCIENCETOWN
원산지 최대 6주
브랜드 1ea/pk
모델 ST-JGPOS-100
0점
배송비결제 주문시 결제

구매기능

회원만 가격을 확인 할 수 있습니다.
☎ 비회원은 전화로 견적문의 부탁드립니다.

첨부파일 file_download

  • 상품 정보

    상품 상세설명

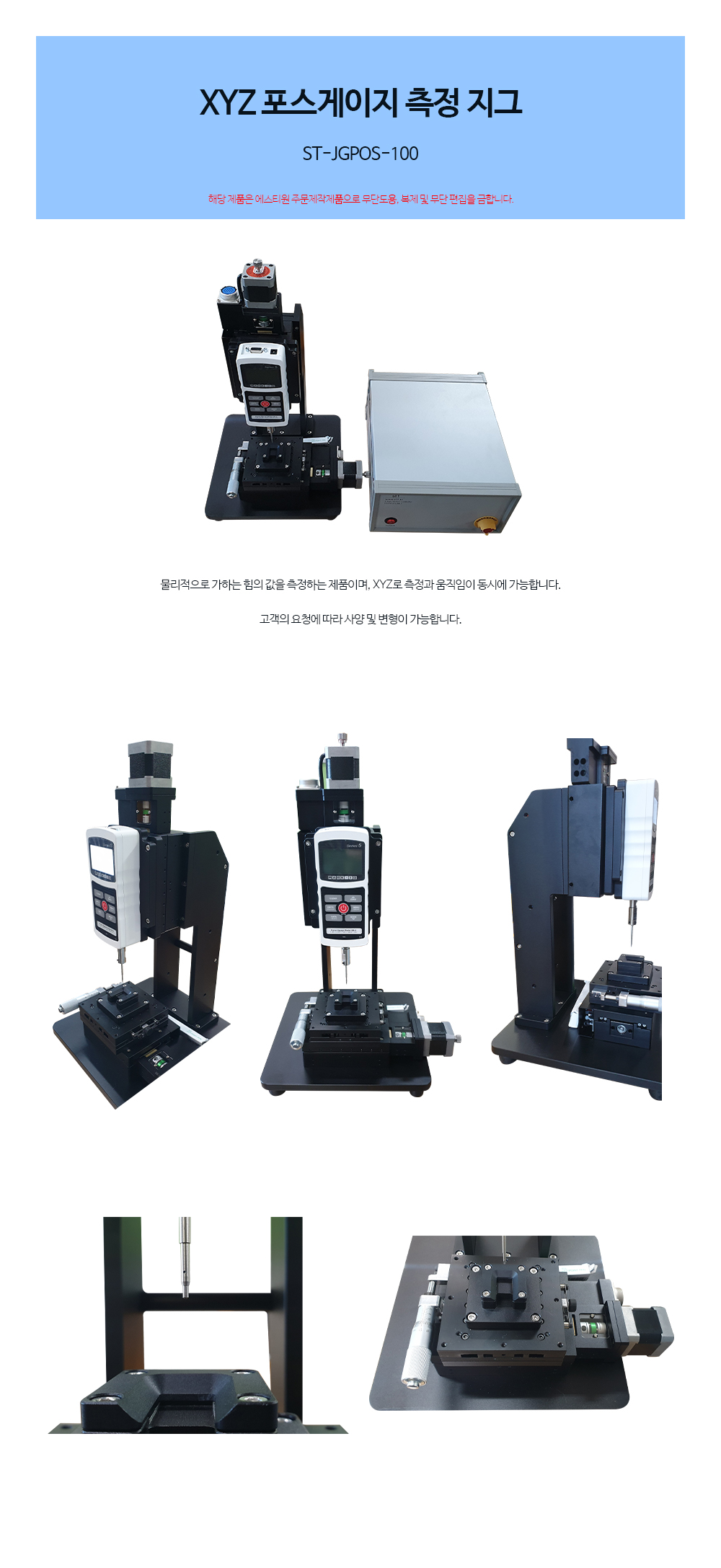

    XYZ 포스게이지 측정 지그

    Model : ST - JGPOS - 100


    물리적으로 가하는 힘의 측정값을 측정하는 제품입니다.

    고객의 요청에 따라 사양 및 변형이 가능합니다.

     [ 가공품 외 구매품 ]

    베이스 플레이트 250 x 250 (mm)

    앵글 플레이트 포함

    Stage to 포스게이지 연결 블록 포함

    샘플 Holding Jig [ 25x25 (mm) ]




    X Motorized Stage [ SM1-0806-3S (C7) ]


    Stroke : 60mm

    Accuracy : 12um

    Maximun Speed : 10mm / sec

    적용 모터 : [ A3K-S545W ]



     Y Manual Stage [ SS1-100L ]


    Stage Surface : 100 x 100 (mm)

    Stroke : 25mm

    Parallelism(mm) : 0.03

    Resolution : 10um / division (0.01)



    Z2 수동스테이지 [ SS6V-12050C ]


    Z-Axis : Vertical Type

    Stage Surface : 120 x 120 (mm)

    Stroke : 25mm

    Parallelism(mm) : 0.03

    Resolution : 10um / division (0.01)



    STM-1-USB [ 1축 Controller System ]


    1) 1축 Controller / USB 통신방식

    2) 5상 Step Driver 사용

    3) SMPS . Cable 제공

    4) Controller 배선 작업 및 케이스 조립

    5) 기본 Motion Software 제공

    6) 기능: Scan Mode , Preset Mode , Speed Control , Program Edit
