진원도 및 원통형상 측정

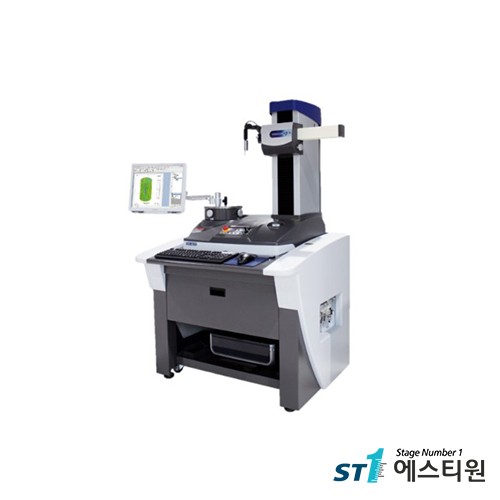

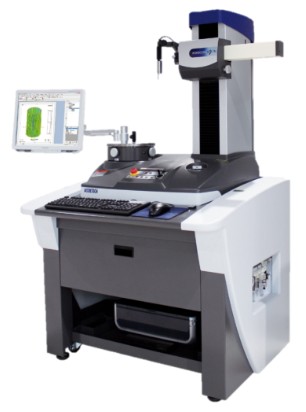

RONDCOM NEX Rs

◈ 개  요

높은 정밀도의 진원도 & 표면조도 측정기

회전정도 (0.02 + 3.2 H/10000) μm의 고정밀

테이블 회전형으로 조도측정과 진원도 측정 모두 가능한 측정 장비

◈ 특  징

1대로 2가지 측정 가능

검출기 교체만으로 표면 조도와 진원도 (원통도 • 진직도) 측정이 가능 합니다.

진원도 평가에는 진원도 측정기, 조도 평가에는 표면 조도 측정기를 각각 설비하여 각각의 측정기로

얼라인먼트부터 측정 • 해석까지 작업하는 것이 일반적이지만, 조도 측정과 진원도 측정 기능을 겸비한

RONDCOM NEX Rs 라면 설치 공간 • 코스트 • 작업 효율을 대폭 삭감하는 것이 가능합니다.



축계, 회전계 워크용 조도측정에 최적

플랫폼은 진원도 측정기를 위해 진원도 측정시 자동 셋업기능을 활용 할 수 있습니다.

원주 방향의 조도, 단면의 조도 등을 연속적으로 측정이 가능 합니다.

또한, R축이 조도 측정기의 X축이 되기 때문에, 틸트 크로스 테이블면 위에 워크를 올려 조도측정기로 사용 가능 합니다.



고정도 조도측정

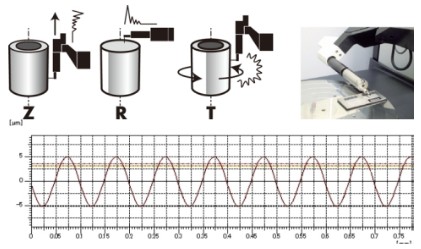

고정밀의 조도측정을 각 축 방향 (Z, R, T) 제공합니다.
