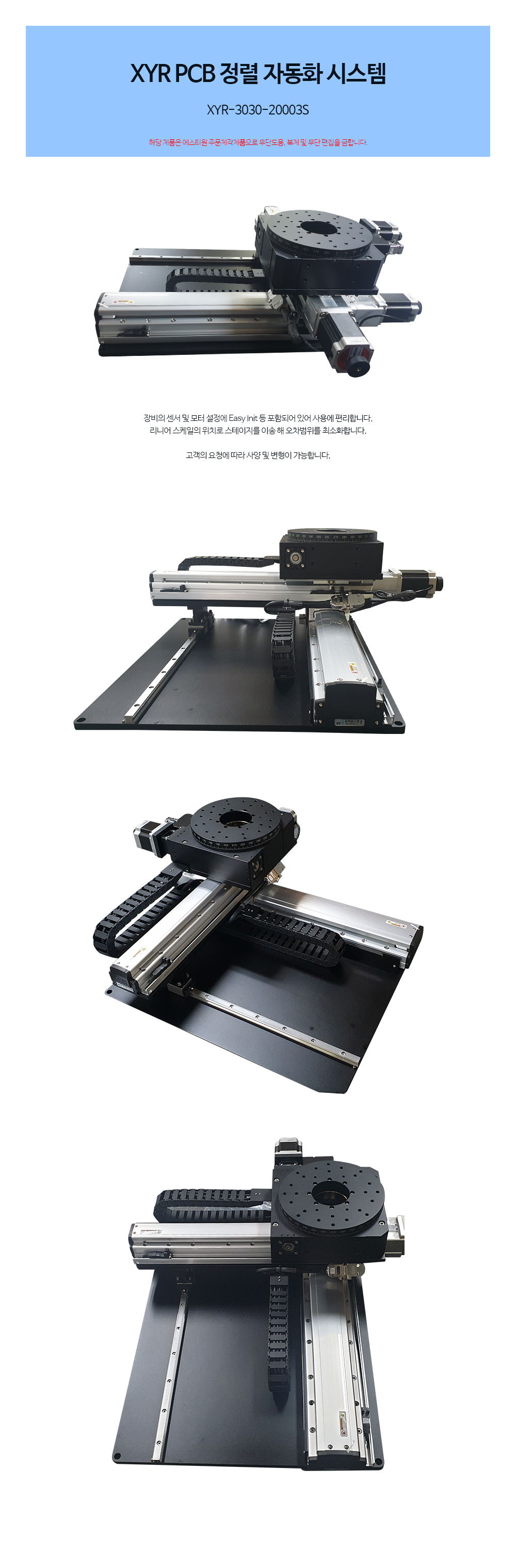

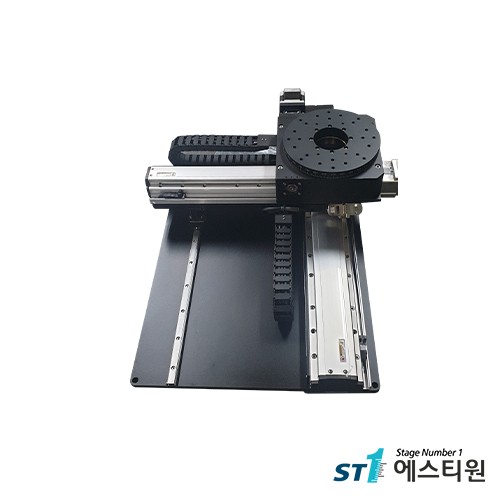

XYR PCB 얼라인 자동화 시스템 [XYR-3030-20003S]

22-06-02-055

상품 선택옵션 0 개, 추가옵션 0 개

제조사 SCIENCETOWN
원산지 최대 6주
브랜드 1ea/pk
모델 XYR-3030-20003S
0점
배송비결제 주문시 결제

구매기능

회원만 가격을 확인 할 수 있습니다.
☎ 비회원은 전화로 견적문의 부탁드립니다.

첨부파일 file_download

  • 상품 정보

    상품 상세설명

    리니어 액추에이터 [ XY- Axis ]


    Stroke : 300 mm

    Screw Lead : 10 mm

    Pay Load : 15kg/f [ 수평 ]

    Repeatability : ±0.005mm

    LM Guide : 9mm 4Block 2Rail

    5상 스테핑 모터 [ A16K-M569W 적용 ]

    Resolution : 0.1 Scale 적용




    자동 회전 스테이지


    Table Diension : 200Ø

    Travel Range : 360º

    Max Speed : 20º

    Accuracy : 0.05º

    Backlash : 0.03º

    Load Capacity : 30kg

    Weight : 12kg




    기타 가공품 및 구매품


    Sliding LM Guide 1EA [ 2Rail, 6Block ]

    LM Plate

    X to Y Block 1EA

    Y to R Bracket 1EA

    Duct Guide 포함




    3축 컨트롤 박스 / 드라이버(PCIE)


    PCIE 타입

    4축 컨트롤 제어보드

    3축 제어 시스템 배선작업

    3축 Stage 연결 케이블 (X축, Y축, R축 )


    기본 구동 프로그램, 라이브러리 제공

    XYZ 위치 보정 작업 포함


    - PCI 모션 카드 라이브러리 Wrapper

    - C++ DLL, Header 파일 제공

    - 라이브러리 샘플 코드 제공


    - 제작되는 장비의 센서 및 모터 설정에 대한 Easy Init 등을 포함하는 사용이 간단한 형태의 라이브러리


    - 리니어 스케일의 위치로 스테이지를 이송하여 최소 오차로 위치시키는 보정기능 포함
