◎ 해당 제품은 에스티원에서 직접 주문제작 한 제품입니다.

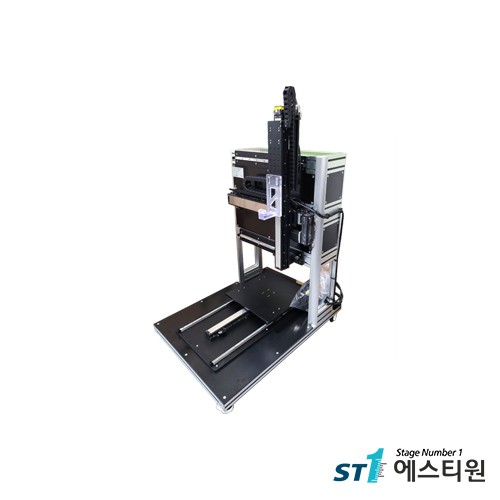

COIL PROBE TEST SYSTEM [ST-JFGR-404060]

장비 구성

1. X-Axis Stroke : 400mm [ 5P-Stepping Motor 적용 ]

   X to Z Bracket 포함

   Max Speed : 30mm/sec

2. Y-Axis Stroke : 400mm [ 5P-Stepping Motor 적용 ]

   SIDE LM Guide 포함

   Max Speed : 30mm/sec

   Pay Load : 3kg

3. Z-Axis Stroke : 600mm [  5P-Stepping Motor Brake Type 적용 ]

   Max Speed : 20mm/sec

   Pay Load : 3kg

4. 가공품 외 구매품

   EMC probe 지그 1종 포함

   Sub Base Plate 포함 [ 풋 마스터 타입 ]

   갠트리 블록 포함

   프로브 홀더 포함

   Angle Plate 포함

   케이블베어 포함

   기타 구매품 및 가공품 포함

5. STM-3-PCIE

   1) 3축 Controller / PCIE 통신방식 [ PC 별도 PCIE 슬롯 구성 되어있어야 합니다. ]

   2) 3-Axis Motor Driver 포함 Resolution : 0.1um [ X, Y, Z ]

   3) SMPS . Cable 제공

   4) Controller 배선 작업 및 전장 작업 [ 기체배선 (센서, 모터 외) ]

   5) 기본 Motion Software 제공

   6) 기능: Scan Mode , Preset Mode , Speed Control , Program Edit

​

​

​
