​◎ 해당 제품은 에스티원에서 직접 주문제작 한 제품입니다.

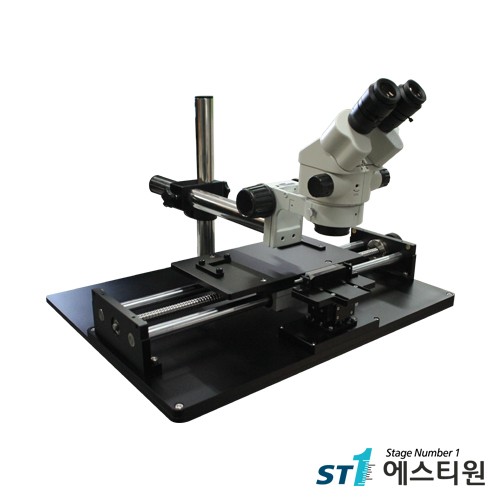

엣지 검사 지그 [ST-SY1-250x150]

​

​Spec.

​

1) 알루미늄 장축 Stage /  Model No : SLXSC160-400

- 구동 방식 : 스크류

- 테이블 크기 : 160X160mm

- 피치 : 5mm

- 이송거리 : ±200mm

- 최대중량 : 10kgf

​2) Z-Stage  /  Model No : SLZ60-2

- 구동방식 : 마이크로미터

- 테이블 크기 : 60x60mm

- 평행도 : 0.05mm

- 이송거리 : 10mm

- 최대중량 : 6kgf

3) 현미경 스탠드 /  Model No : ST-STL7

- 유니버셜 스탠드, 이중수평로드

- 본드암 SZA3 전용 스탠드

- 스탠드 높이 : 380mm, 직경 37mm

4) 본드암  /  Model No : SZA3

- 중심거리 : 155mm

- 포커싱 거리 : 50mm

- 헤드브라켓 직경 : 76mm

​

​

​

​
