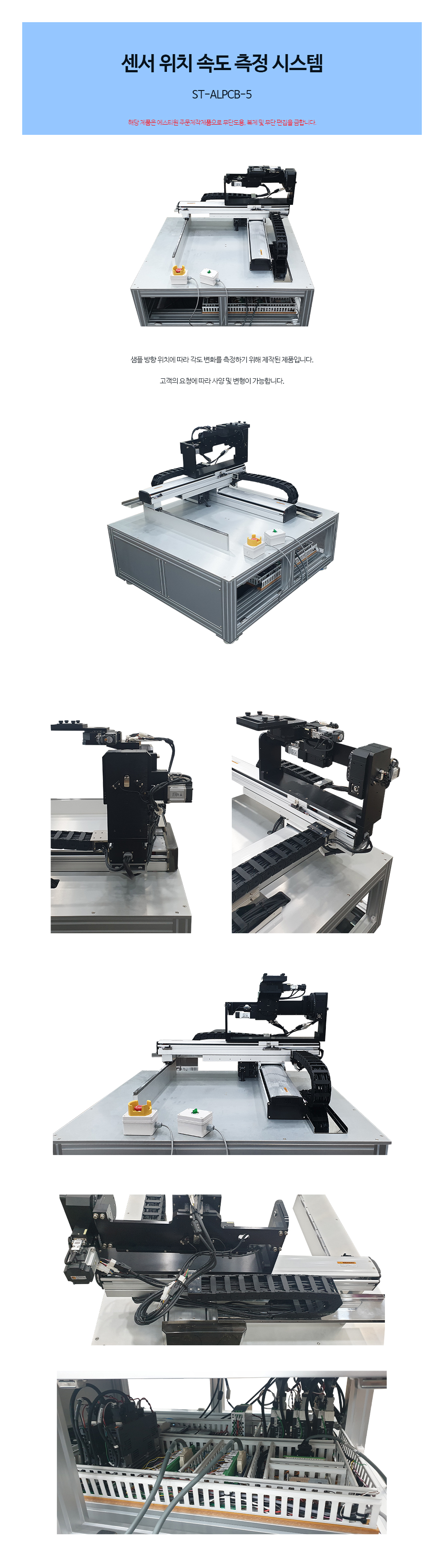

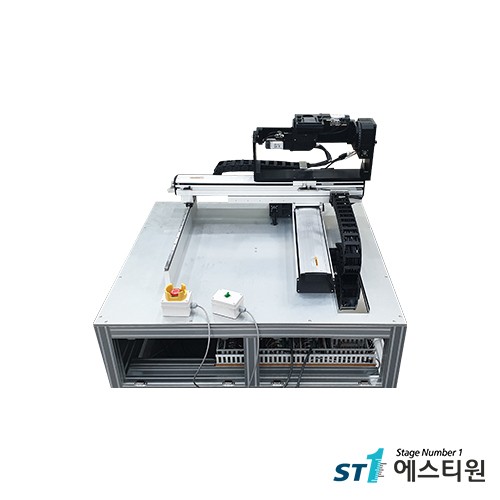

센서 위치 속도 측정 시스템 [ST-ALPCB-5]

22-06-02-050

상품 선택옵션 0 개, 추가옵션 0 개

제조사 SCIENCETOWN
원산지 최대 6주
브랜드 1ea/pk
모델 ST-ALPCB-5
0점
배송비결제 주문시 결제

구매기능

회원만 가격을 확인 할 수 있습니다.
☎ 비회원은 전화로 견적문의 부탁드립니다.

첨부파일 file_download

  • 상품 정보

    상품 상세설명

    X-Y Robot Unit [ 600 x 600 (mm) ]


    Stroke : 600 mm

    Screw Lead : 10 mm

    Repeatability : ±0.005mm

    LM Guide : 9mm 4Block 2Rail

    서보 모터 적용

    Duct Guide 포함




    3-Axis ( R ) Stage Unit


    R 1 [ SR-1500-3S ] ( Servo Motor )

    R 2 [ SR-1200-3S ] ( Servo Motor )

    R 3 [ SR-1200-3S ] ( Servo Motor )


    R축 샘플 홀딩 클램프 지그 [ 슬라이딩 타입 ]

    STAGE UNIT [ 연결 블록 ( 케이블 배선 투과용 홀 포함 ) 및 기타 가공품 ]

    Travel Range : 360º

    Accuracy : 0.05º

    Backlash : 0.03º




    Frame UNIT


    프로파일 프레임 [ 1100 x 1100 x 850 (mm) ]

    상부 베이스 플레이트 [ 1100 x 1100 x 12T (AL Base Plate) ]




    5축 컨트롤 박스 / 드라이버(PCIE)


    PCIE 타입

    8축 컨트롤 제어보드

    5축 제어 시스템 배선작업

    5축 Stage 연결 케이블 (X축, Y축, R축, R2축, R3축 )

    기본 구동 프로그램, 라이브러리 제공
